理瓶机报价方案书
郑州力创自动化设备有限公司
本项目书为初步方案，如项目详情有变或在技术交流后
有改变则以技术和商业方面的修改为主
联系人:王.... 联系电话:18037860053
郑州力创自动化设备有限公司
一次合作，终生朋友！以质量求生存，以创新求发展，我们本着对客户执着、真诚和全心全意服务！与新老客户精诚合作，谋求共同发展，共创新辉煌。
一、报价方案
|
报价方案
|
|
TO: ***有限公司
|
FORM: 郑州力创自动化设备有限公司
|
|
联系人： 王***
|
联系人: 王文欢
|
|
电 话： 139574*****
|
电 话： 18037860053
|
|
报价日期：2023年03月16日
|
|
我司机械名称数量、单价、金额、及详细说明如下：
|
|
全自动理瓶机
|
|
名称
|
规格
|
产能
|
数量
|
价格
|
备注
|
|
LC-BPMB12000
|
高2.0米×直径2.0米
|
根据瓶型定
|
1台
|
*8000元
|
非标
|
|
LC-TS400
|
2.8米长x2.6米高x1.2米宽
|
料斗1.2米
|
1台
|
主机标配
|
|
价格：*8000元含税运
|
|
付款方式；定金30%元，发货前70%元，（整机质保一年）。
|
|
设备适用瓶型：1.客户提供瓶子尺寸：直径82mm，高度250mm；2.适用范围：直径67mm-82mm，高度150mm-250mm。
|
备注：设备材料桶身SUS304,如果特殊指定，价格会有所浮动，具体再进行协商。
公司服务理念：质量占得市场，服务赢得信任
一． 产品简介
LC-PMBM型全自动理瓶机用于无序聚酯或PET瓶的整理，散乱无章的瓶子由提升机送至理瓶机存瓶圈内，靠风机的推力，瓶进入瓶格内自行定位通过翻瓶装置的作用，瓶被整理成瓶口向上直立，并经风送输瓶系统输出进入下道工序。
。
机器外筒、旋转筒及与瓶子接触部分采用不锈钢AISI304制成。构架部分采用优质碳素钢焊接而成，并进行表面防锈处理及喷涂。
轴承采用国内一线大厂哈尔滨双向推力轴承长期工作无需维护。
筒身采用封闭结构，防止灰尘侵入。
筒身顶部设有两个活动盖，方便维修和清洁。
设有破损瓶、变形瓶剔除机构，通常情况下不需停机进行人工清理。如果大批变形、尺寸异常瓶造成落瓶槽堵塞，此时设在机内的检测开关将发出报警信号，并使机器停止运转。操作人员可根据电控柜上故障指示进行疏通。
二． 产品优势
1. 整机采用SUS304不锈钢，符合食品行业标准。
2. 设备设计科学合理，结构精巧紧凑，与其它同行业设备相比更节省场地
3. 能耗小，整机功率不大于3KW,国内首创不使用压缩空气，既节约能源又可避免不洁净空气对瓶子的二次污染
4. 破损率低，我公司生产理瓶机破损率可达万分之五以下，如客户瓶子无损坏无变形，可达万分之一以下，远高于同行业的千分之五。
5. 可适用于多种瓶型，只需要做简单调整即可改变瓶型，操作简单，不需要专业人员.
6. 生产效率高，和国内其他几家相同产品比较，相同尺寸规格，产量提高30%.
LC-BPMB12000设备配置单
|
序号
|
机构
|
规格
|
型号
|
品牌
|
备注
|
|
1
|
主机桶身
|
直径2.0米
|
LCSUS304
|
|
1
|
|
2
|
主转盘电机
|
0.55KW /60比
|
61K200GU-YFT
|
银达
|
1
|
|
3
|
内转盘电机
|
0.37KW /60比
|
61K200GU-YFT
|
银达
|
1
|
|
4
|
提升电机
|
0.37KW /30比
|
YS-7124
|
标配
|
1
|
|
5
|
毛刷电机
|
40W/5比
|
51K40RGN-C
|
欧特
|
2
|
|
6
|
轴承
|
圆锥滚子轴承
|
设备标配
|
哈尔滨
|
4
|
|
7
|
变频器
|
0.75KW
|
VF2000
|
松下
|
3
|
|
8
|
PLC
|
控制系统
|
M40
|
松下
|
1
|
|
9
|
触摸屏
|
独立电柜
|
|
通态
|
1
|
|
10
|
电气
|
施耐德电气
|
设备高配
|
Schineider
|
1
|
|
11
|
传感器
|
光电，接近开关
|
设备高配
|
SICK/OMRON
|
5
|
|
12
|
料斗
|
2800L*1200W*2600H
|
|
|
1
|
|
13
|
额定总产量
|
|
|
注：以上配置仅供参考，根据客户产能、客户要求的不同配置会有变动
|
注:以上清单仅供参考
具体配置根据客户瓶型，要求，产量会有变动
以实际签定合同为准
产品图片

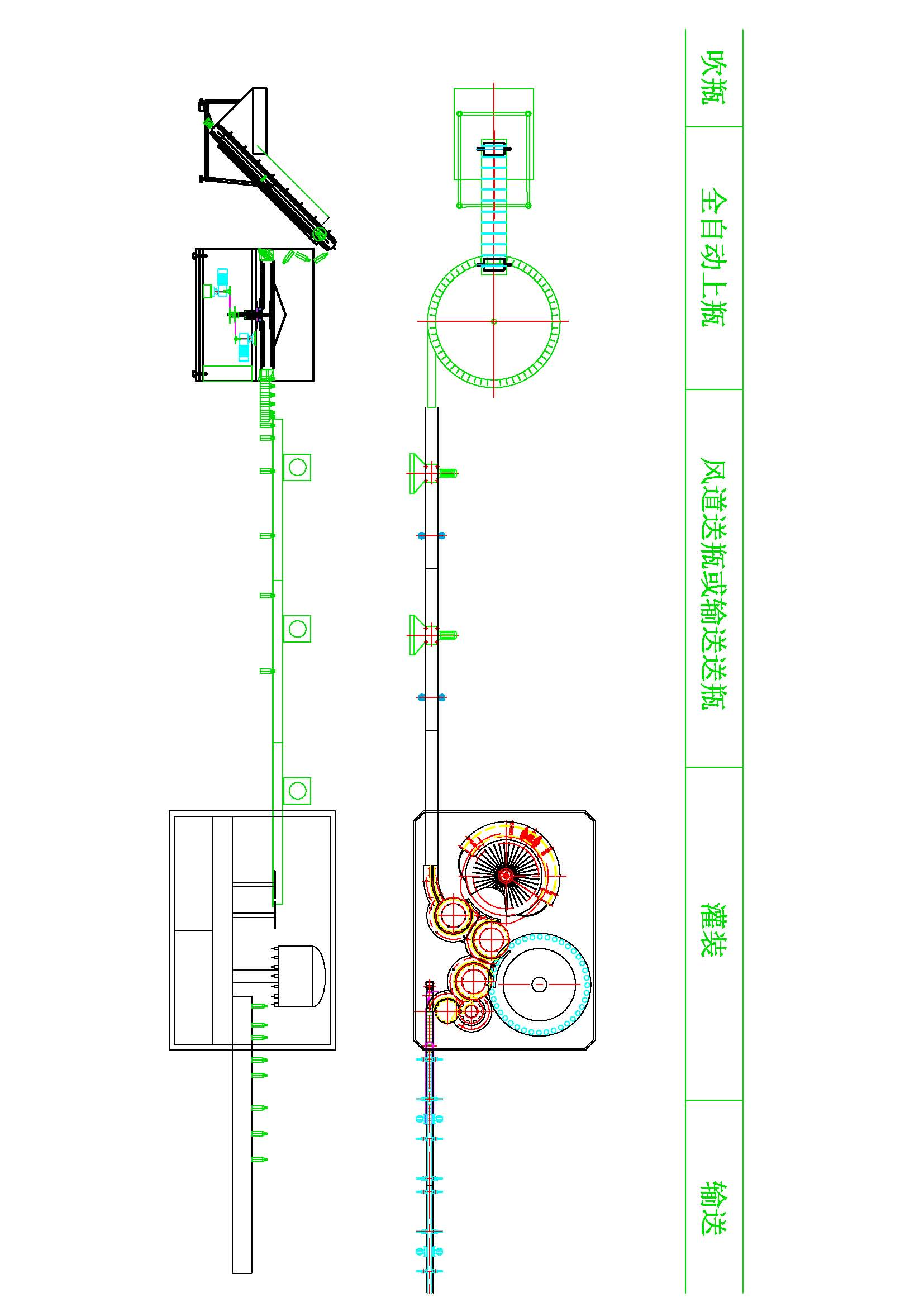

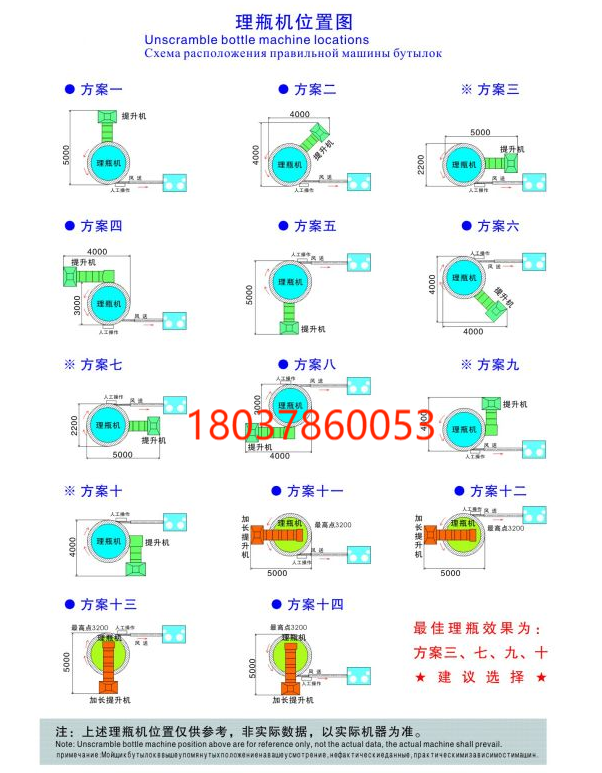

三． 设备布局图

四． 设备原理

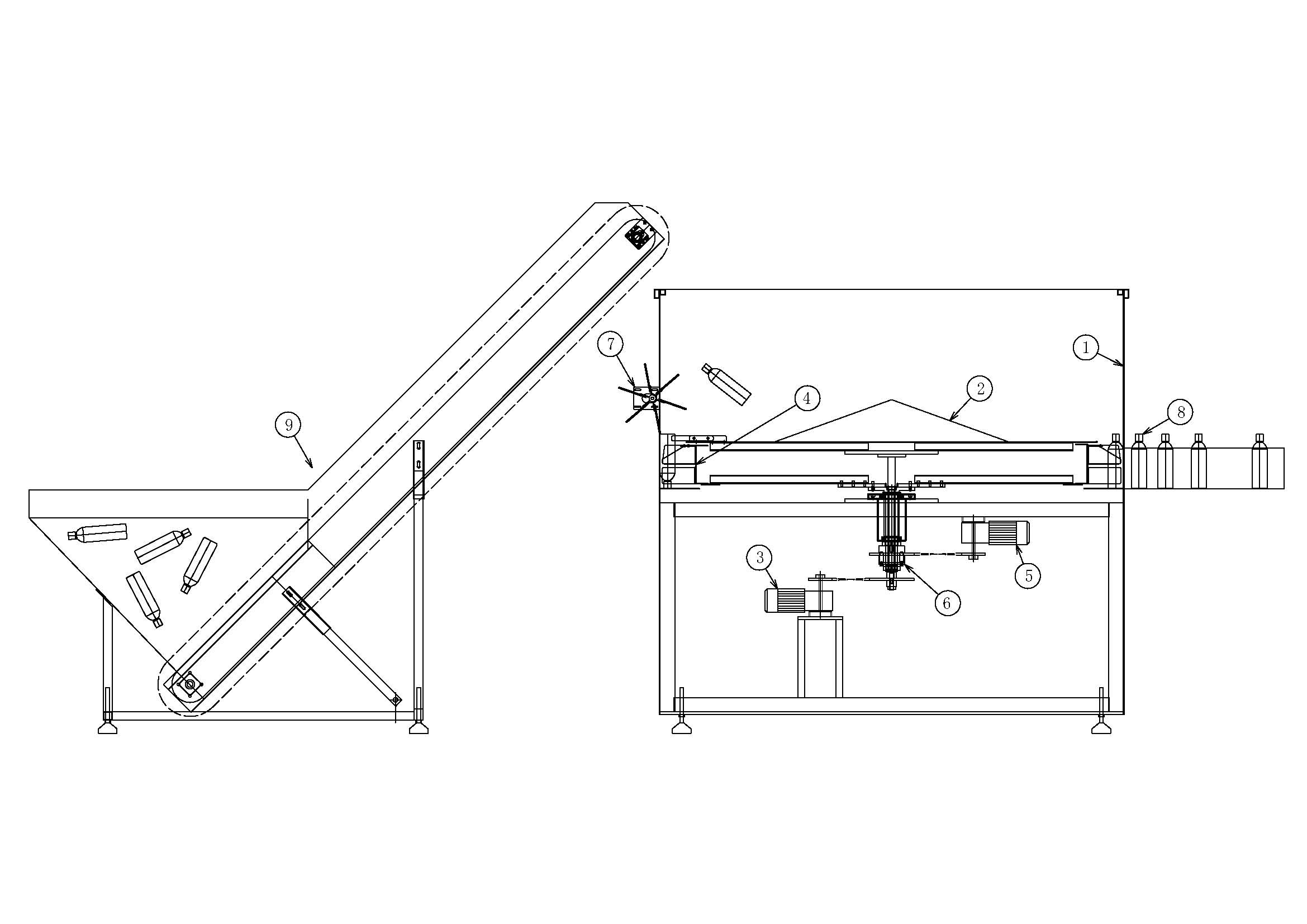

一．各部位名称
1． 桶身（机器主体）
2． 内转盘
3． 内转盘动力
4． 外转盘
5． 外转盘动力
6． 主传动及动力保护装置
7． 毛刷
8． 成品输出
9． 提升料斗
二．原理及结构说明
1．桶身
由3mmSUS304不锈钢板滚圆焊接加工而成，机器内部所有的零部件安装承重之用。
2．内转盘
顶部用不锈钢加工成锥型顶，作用是将提升机投入的瓶子均匀分布到圆周上，便于瓶子进入外转盘的每个工位内。
3．内转盘动力
由变频器控制的三相电动机，通过链条及传动轴带动内转盘做反向转动，速度可以无级调整，起动及停止都可自由控制。

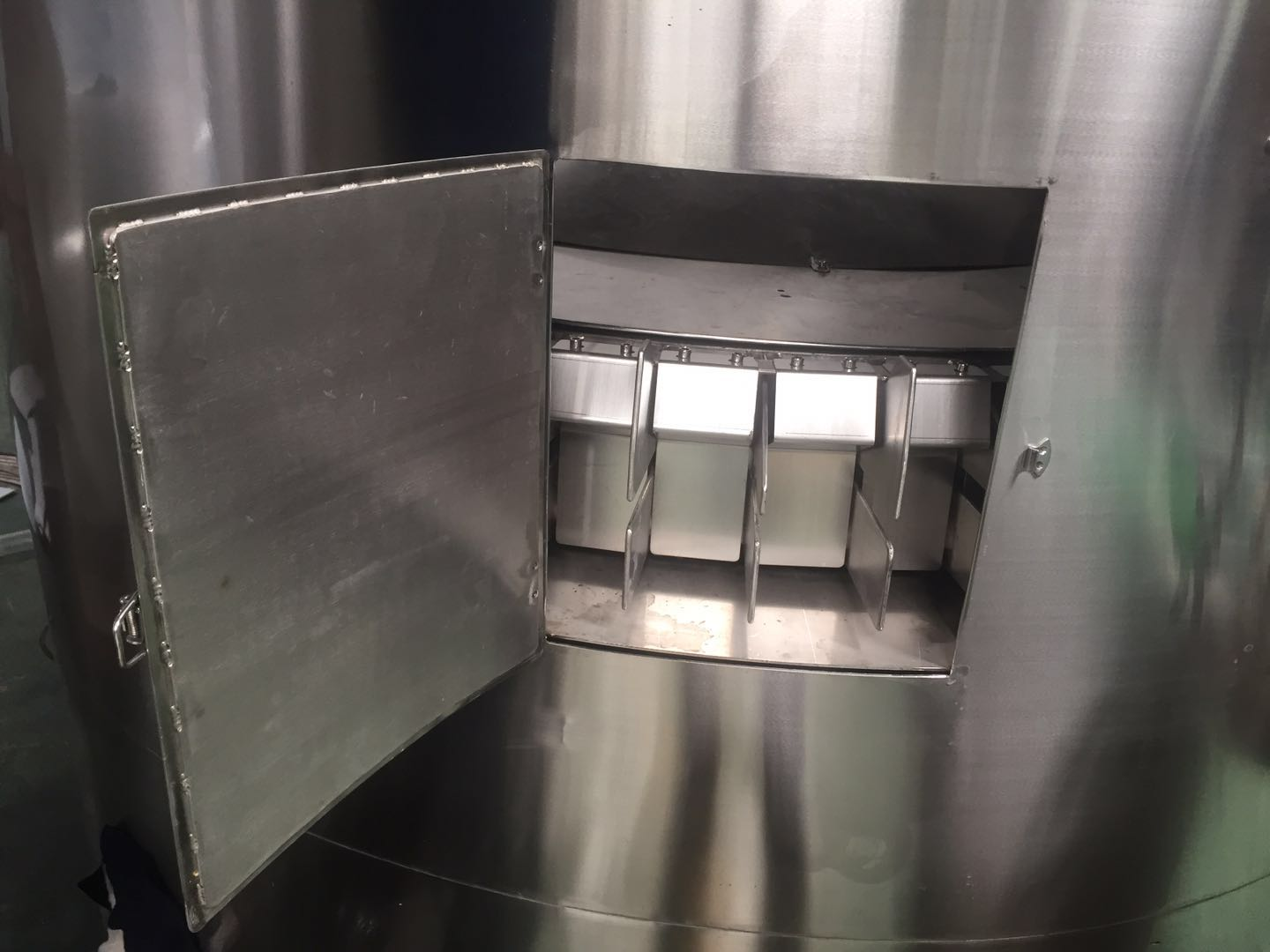

4．外转盘
由不锈钢加工成每片拨齿，再将拨齿按客户瓶型设计出的参数焊接到圆周齿圈上，即要保证足够的空间，又不能同时进入两个以上的瓶子
5．外转盘动力
由变频器控制的三相电动机，通过链条及传动轴带动，将整理好的瓶子，有序的送入输送流水线，并且可通过PLC自动控制，无瓶自动起动，瓶子堵满机器自动停止。

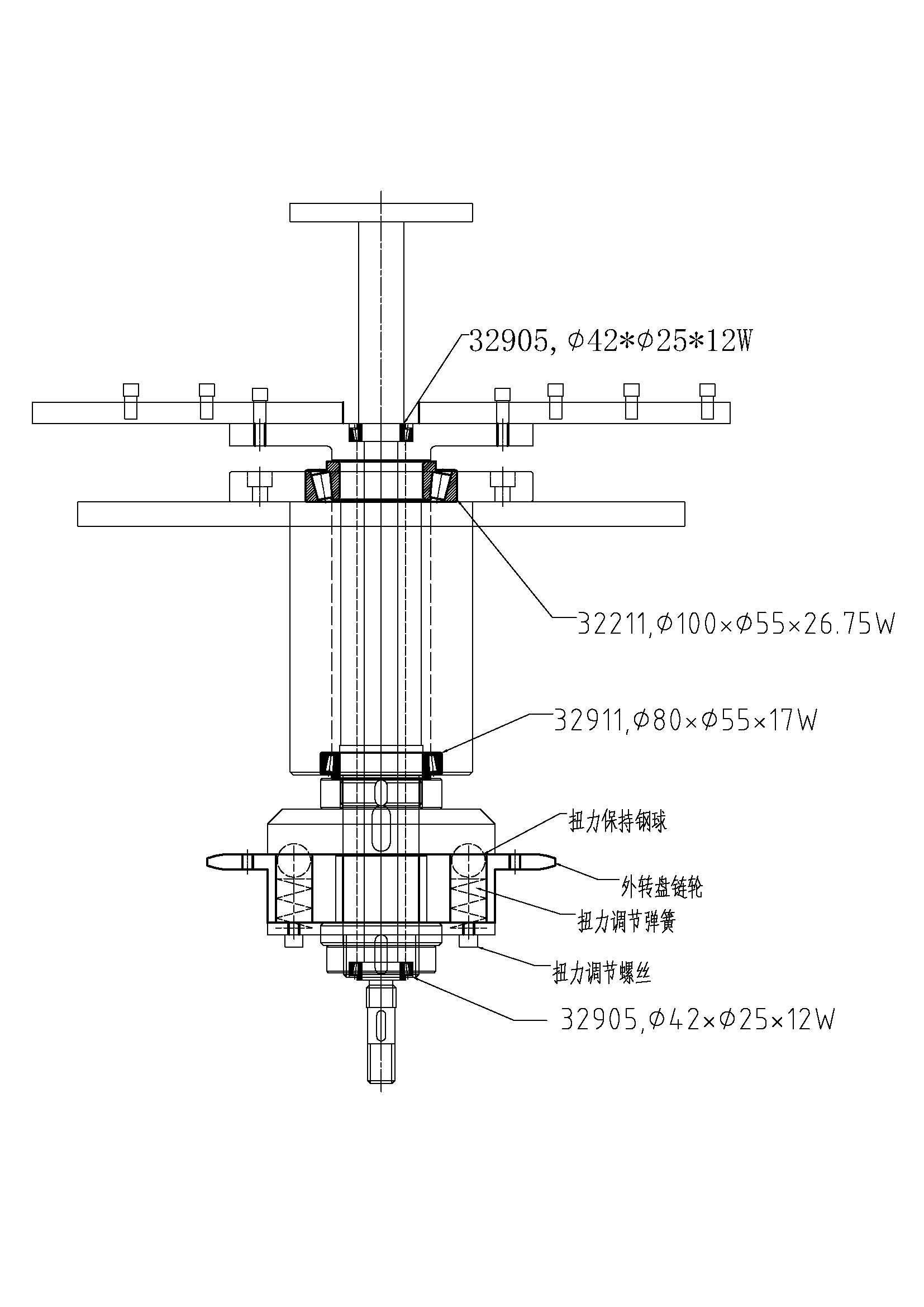

6．主传动及动力保护装置
由我公司自主研发，即能保证传递扭矩，又能保证在任何非正常原因卡住后，动力与主机快速断开，保护动力装置，当故障解除后自动复位。

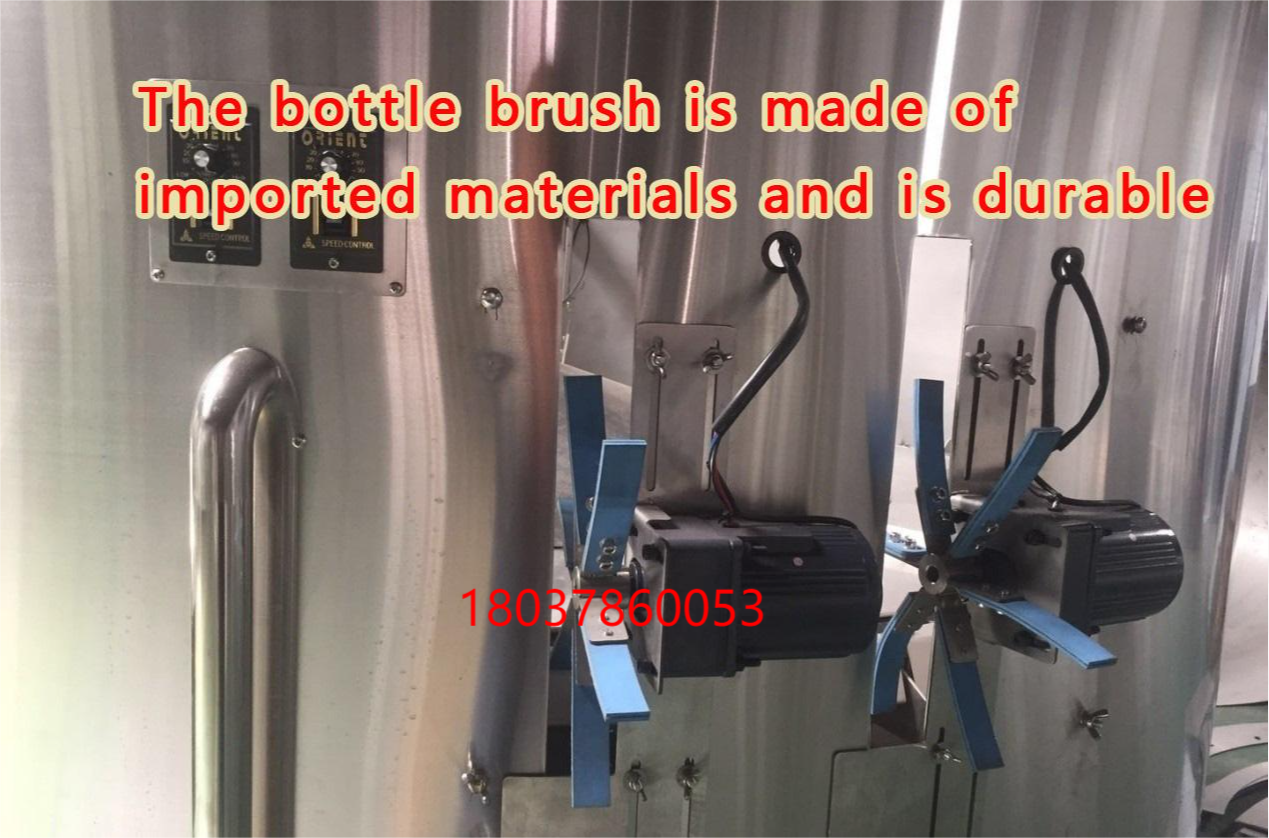

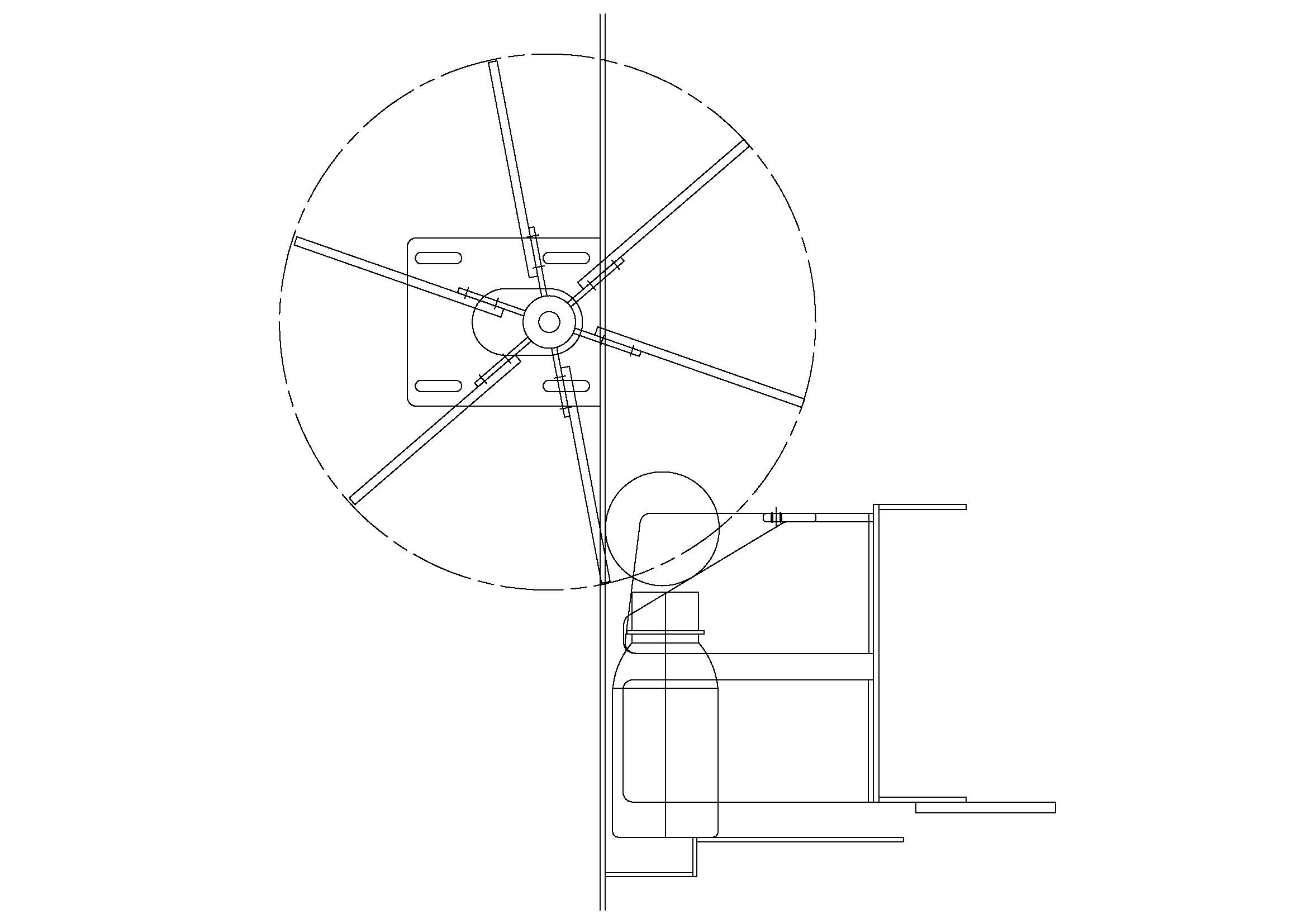

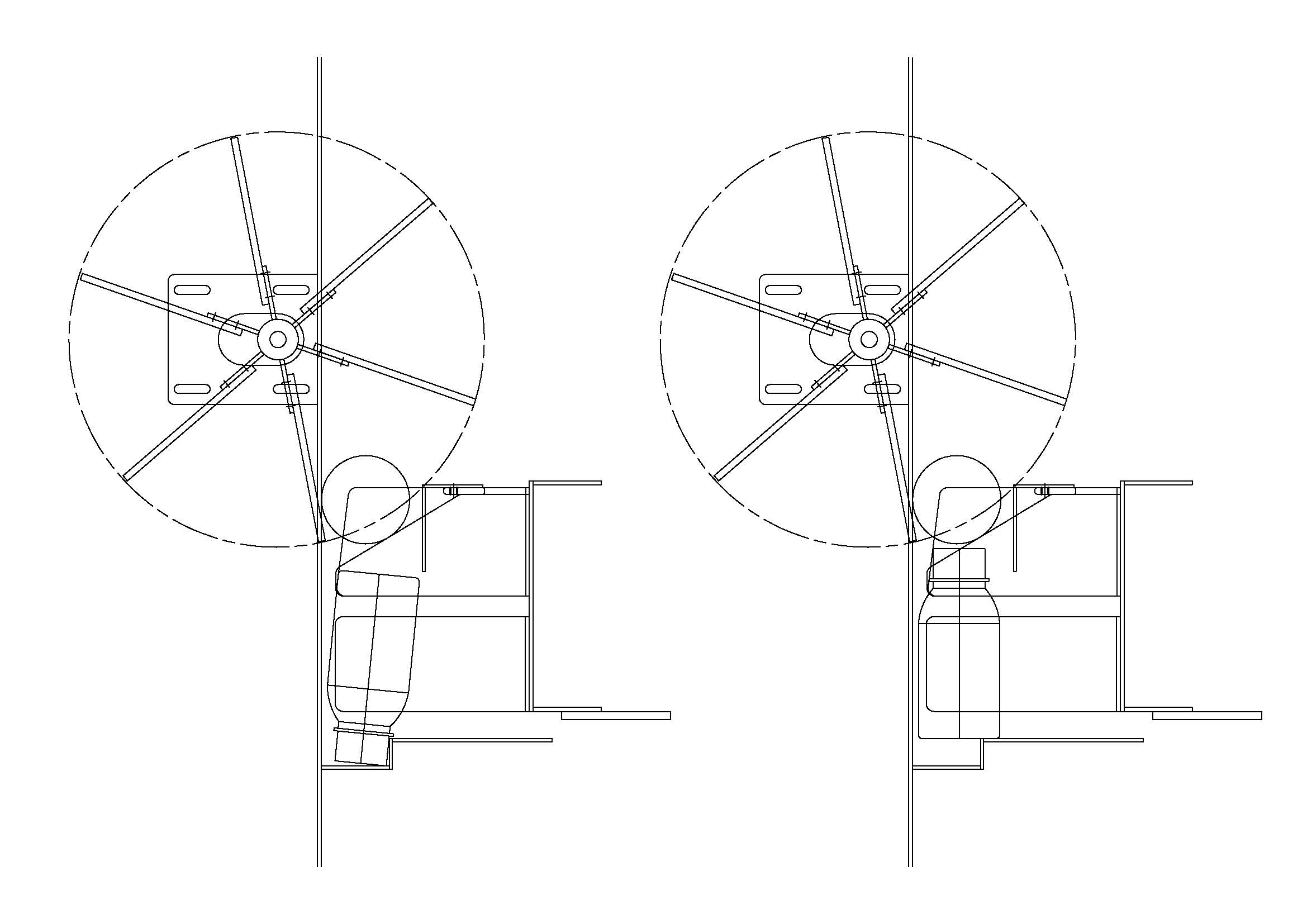

7．毛刷
由一个速度可调的小电机带动6等分的固定片，每片安装有弹性又有摩擦力的拨条，高速逆时针转动，将横躺在拨齿或者每个齿槽进入的多余的瓶子清理出来，确保每个工位仅有一个瓶子。

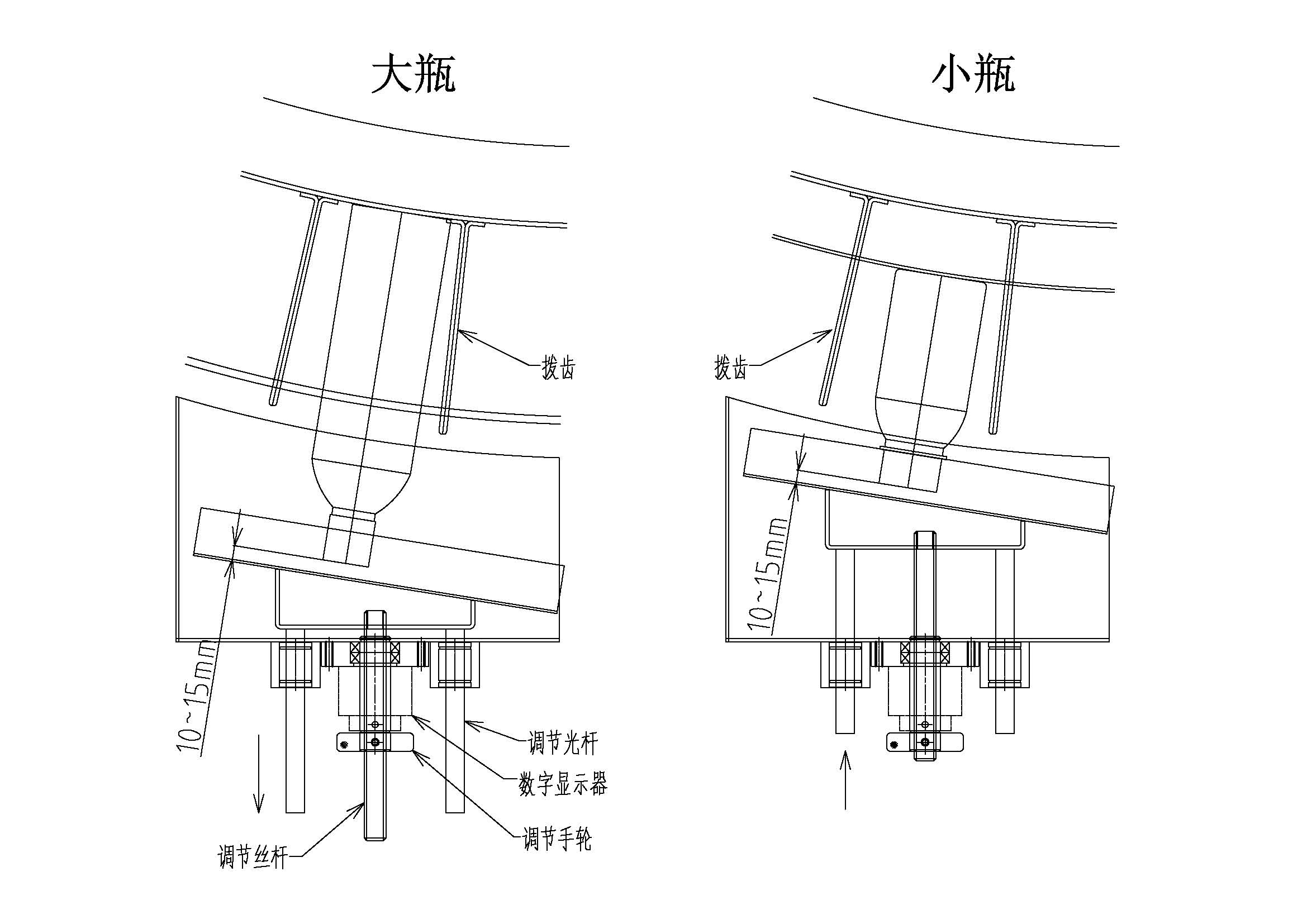

托瓶底部在进入毛刷区域后下部会有根据瓶子的口与底部的直径差，所开的导槽，拨齿上安装的有限位模具，确保口朝上的瓶子，瓶口被模具拦着，不会往里倒，口朝下的瓶子，瓶口小，落入导槽后，比口朝上的瓶子低，模具拦不住，瓶子底部往里侧倒，随着外转盘齿圈的旋转，进入翻瓶通道，瓶口被拨出，并沿着翻瓶斜坡往上推举，完成翻转。
到此，所有出来的瓶子都是口朝上出来的，由此可知，这种理瓶机原理所决定，所整理的瓶子或者容器，必需是上下部不一样大，方可整理。
|
